Project: Joint headquarters for departments, branches and sectors under the People's Committee of Khanh Hoa province
Location: Vinh Thai commune, Nha Trang City, Khanh Hoa Province, Vietnam
Architect: DATAA
Design team: Tran Nhat Thu (Chief Architect), Cao Truong Minh, Nguyen Thi Ngoc Anh; Pham Do Huy Phuc (Structural engineer); Bui Viet Nhat (Mechanical and electrical engineer); Ngo Anh Tu (Estimate); Nguyen Dang Bao Long (Water supply and drainage engineer), Kim Thuy (assistant)
Competition architectural plan
Design year: 2024
1, IDEA:
According to Eastern philosophy, all things arise from 5 elements: Metal, Wood, Water, Fire, Earth. These 5 elements are called the Five Elements.
From ancient times to the present, there has always been a relationship of interaction between Heaven and Earth. Similar to the law of mutual generation and mutual inhibition of the Five Elements, meaning the transformation between the generation and inhibition aspects. They exist interdependently, in birth there is destruction as well as in destruction there is birth has become the basic theorem to maintain the life of all things.
Circles have no beginning or end. They represent eternity and in every culture, they are a model representing the sun, the earth, the moon, the universe and among other celestial bodies. Circles are used to associate with objects with similar shapes such as wheels, balls and many kinds of fruits. Circles suggest completeness.
Circles also symbolize infinity, unity and harmony.
Bamboo baskets (basket boats) are primitive fishing tools of fishermen, closely associated with the lives of fishermen in the South Central Coast in general and fishermen in Khanh Hoa province in particular. Primitive but familiar, bamboo baskets are like pieces of the soul of the people living on the sea.
On the side, the circle of the Bamboo basket boat is like a familiar, close image.

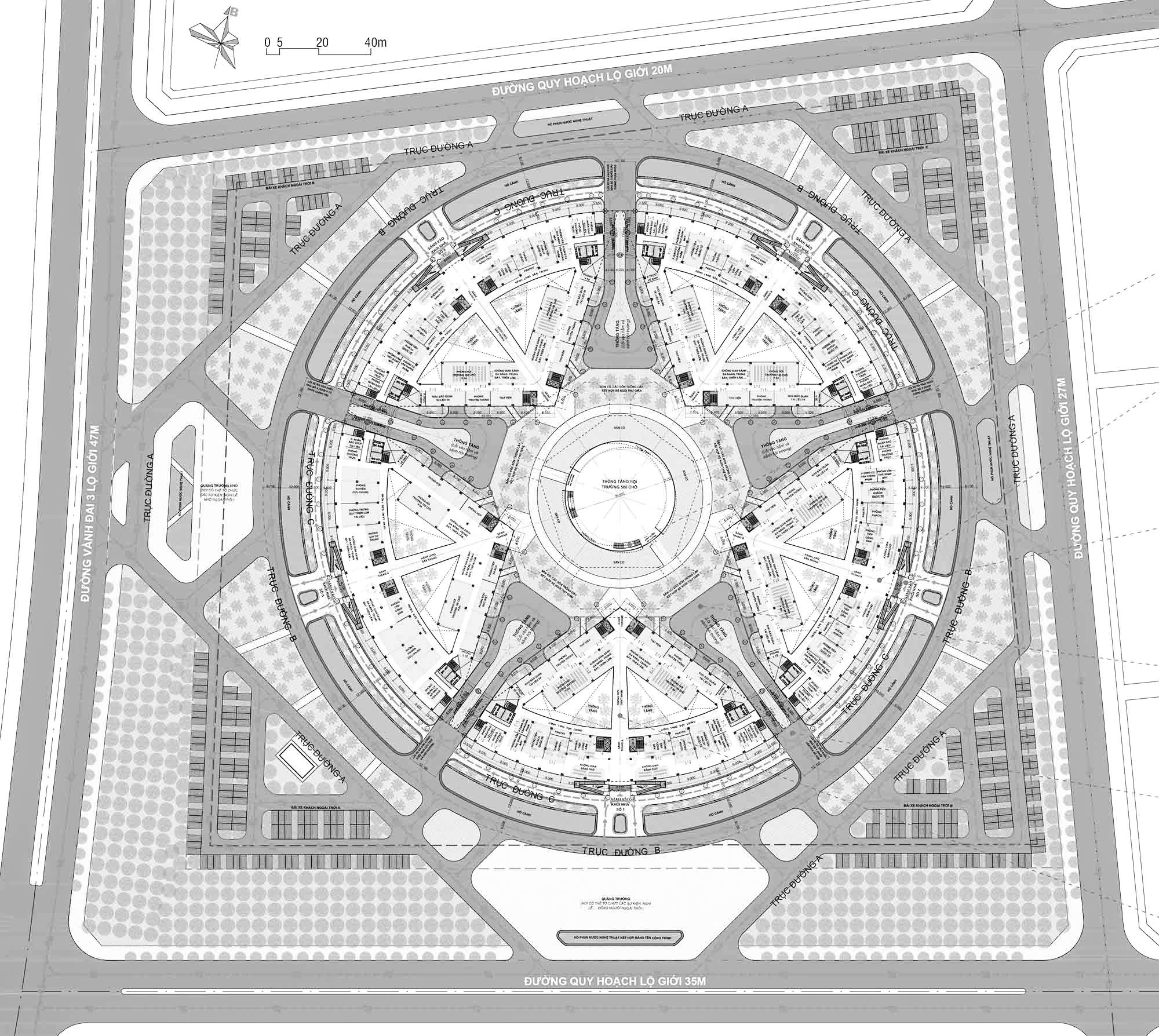

2, TRAFFIC ORGANIZATION:
The internal traffic system is divided into 3 interconnected loops and connects to parking lots, underground parking lots and 5 main reception halls of 5 blocks and 5 conference halls (including 1 main hall and 4 secondary halls). Specifically including:
- Road axis A: Road axis A is an external road axis, connecting 4 main entrances with security control to outdoor parking lots and connecting to road axis B.
- Road axis B: Is the main internal 2-way road axis that can bring citizens, workers and fire trucks to all halls and all exterior locations of the blocks. Road axis B is connected to Road axis A and Road axis C and connects to 5 entrances to the tunnel.
- Road axis A: Is the road axis that serves vehicles that need to pick up people right at the main reception halls of the buildings (during ceremonies, or picking up the elderly, children and the disabled...). Road A is also designed to serve the movement of fire trucks to approach and extinguish fires in the blocks of buildings, ensuring the required distance of 2m-10m from the building surface.
3, ORGANIZATION OF LANDSCAPE SYSTEM OF GREEN TREES AND WATER SURFACES:
- Green tree system:
* Isolation trees: Planted in the first outermost space layer (Outside road A). Choose trees with large, thick canopies, taproots and long life spans such as: Black star tree, oil tree, sala tree...

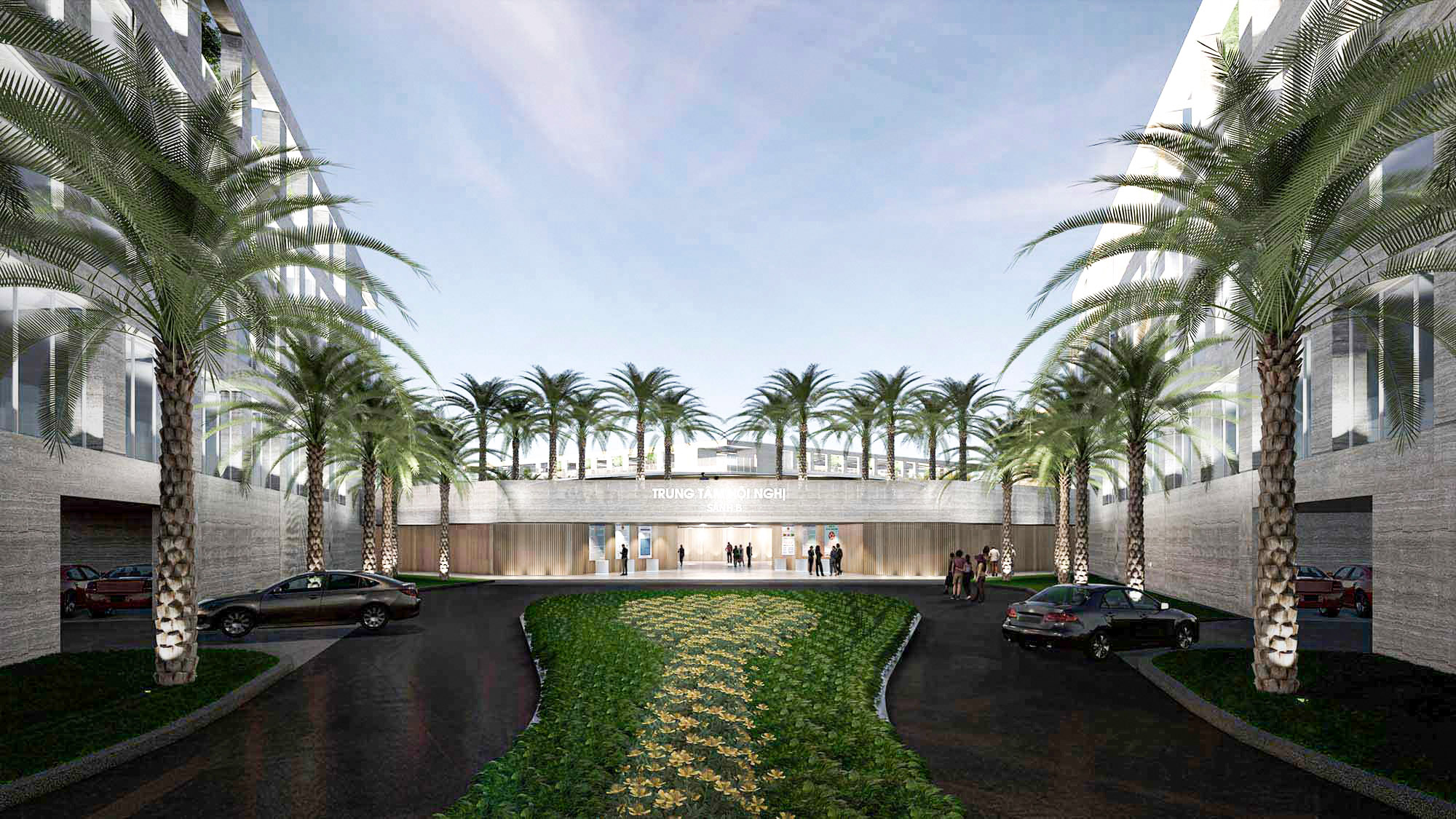

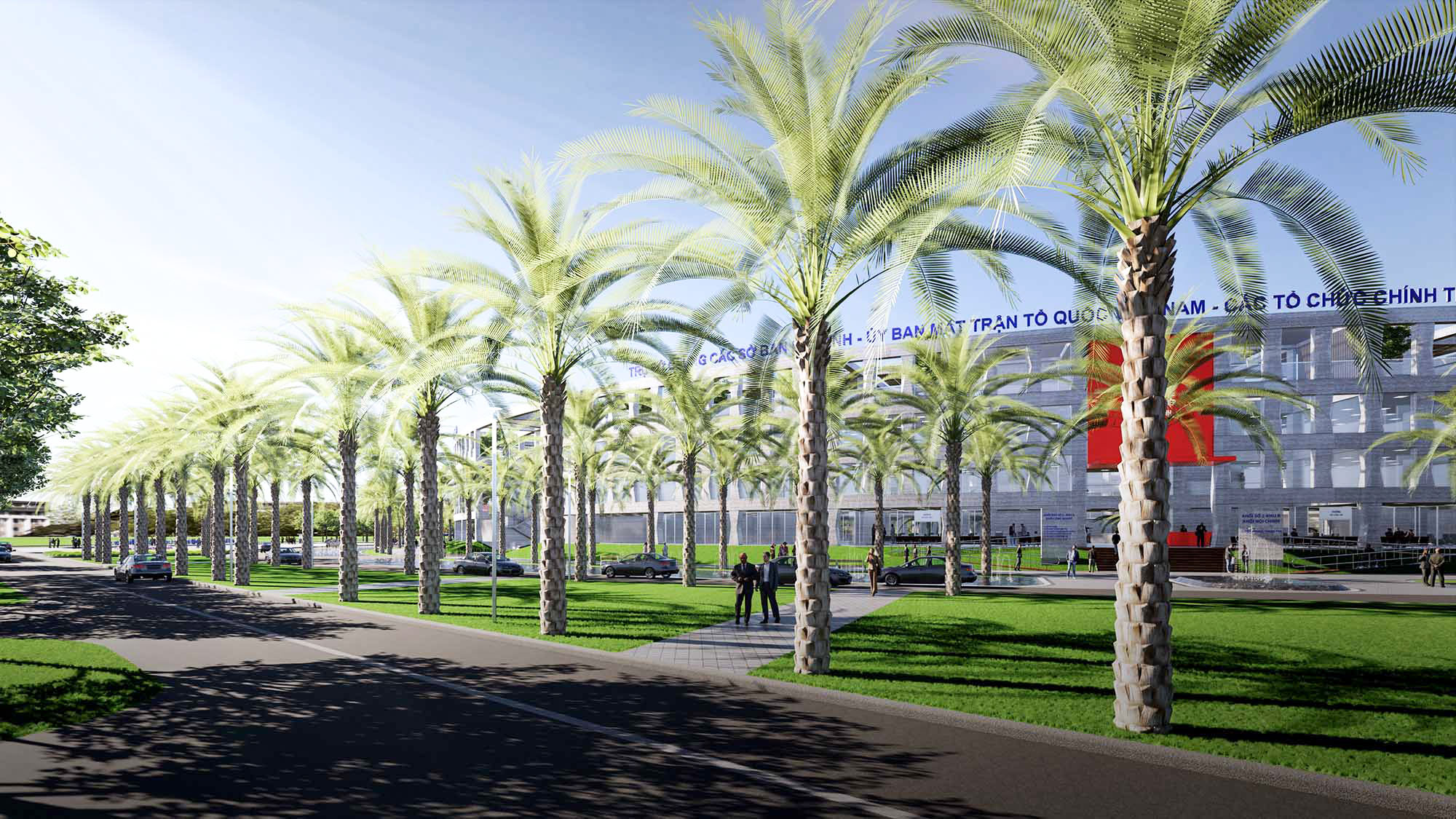

* Coconut palm tree: Tall, straight trunk, with a fairly wide canopy, planted in the 2nd, 3rd, 4th space layers. It has the effect of creating a guiding space, the tall, straight tree trunk does not obscure the view of the building blocks. In addition, the tall, straight tree trunk is easy to combine with garden lighting to create rhythm. The straight tree shape also shows the straightforwardness and integrity as the necessary character of a civil servant serving the citizens.
* Flowers and lawns: Japanese velvet grass and easy-to-care-for flowers, creating vivid colors and creating decorative borders: ac o tree, thanh tu flower, white virgin sea, gold flower, peony, albino tree....
- Lake system:

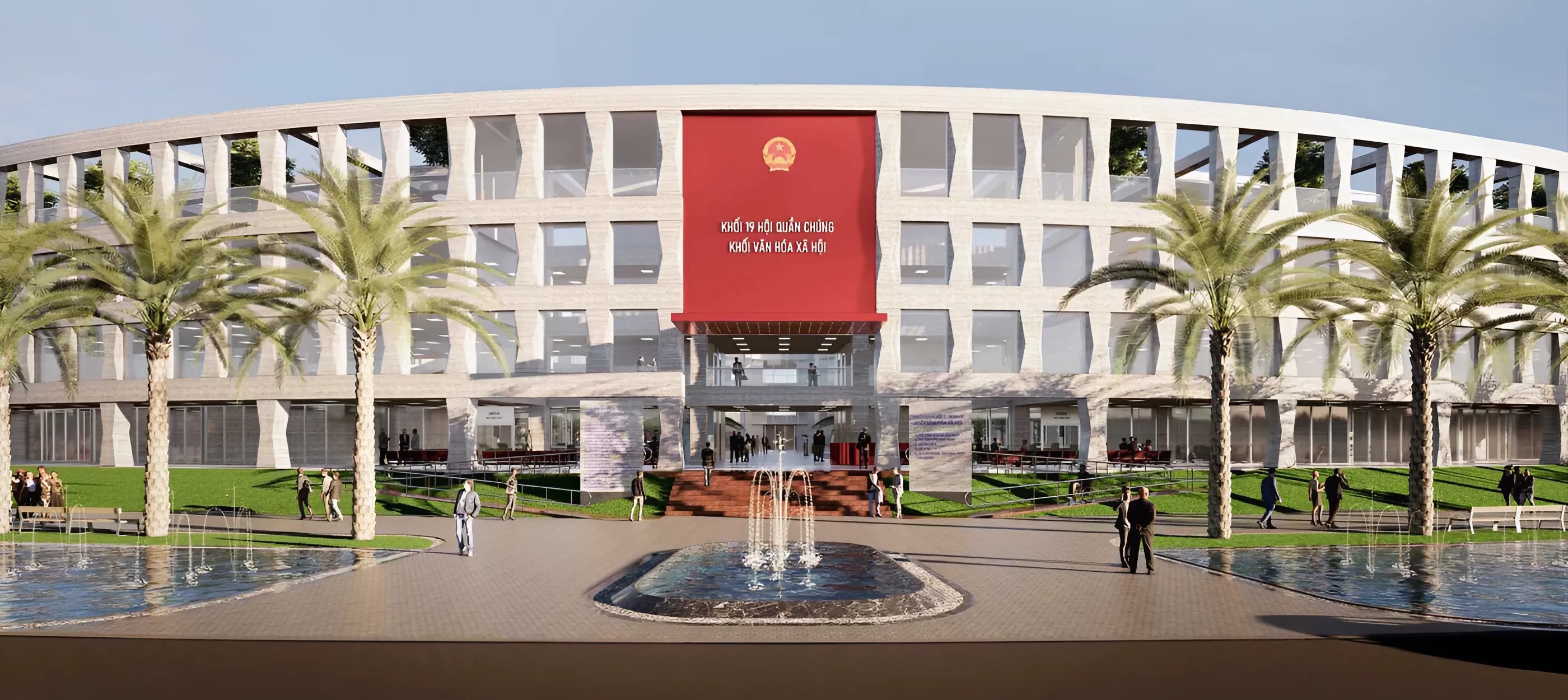

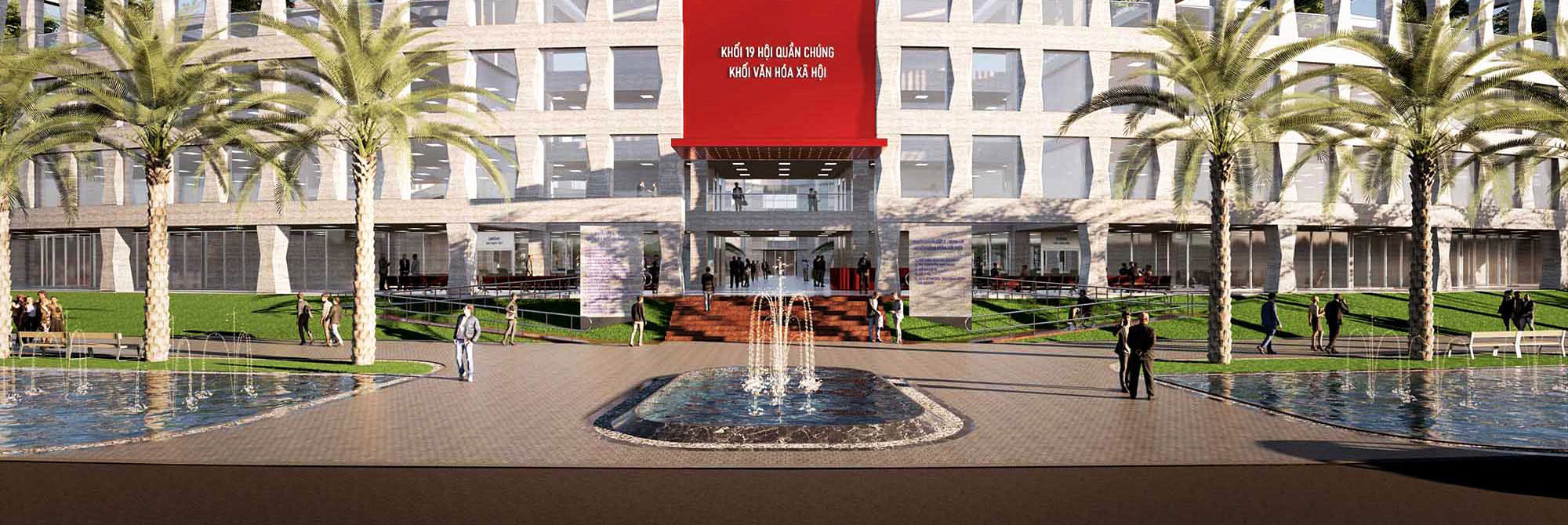

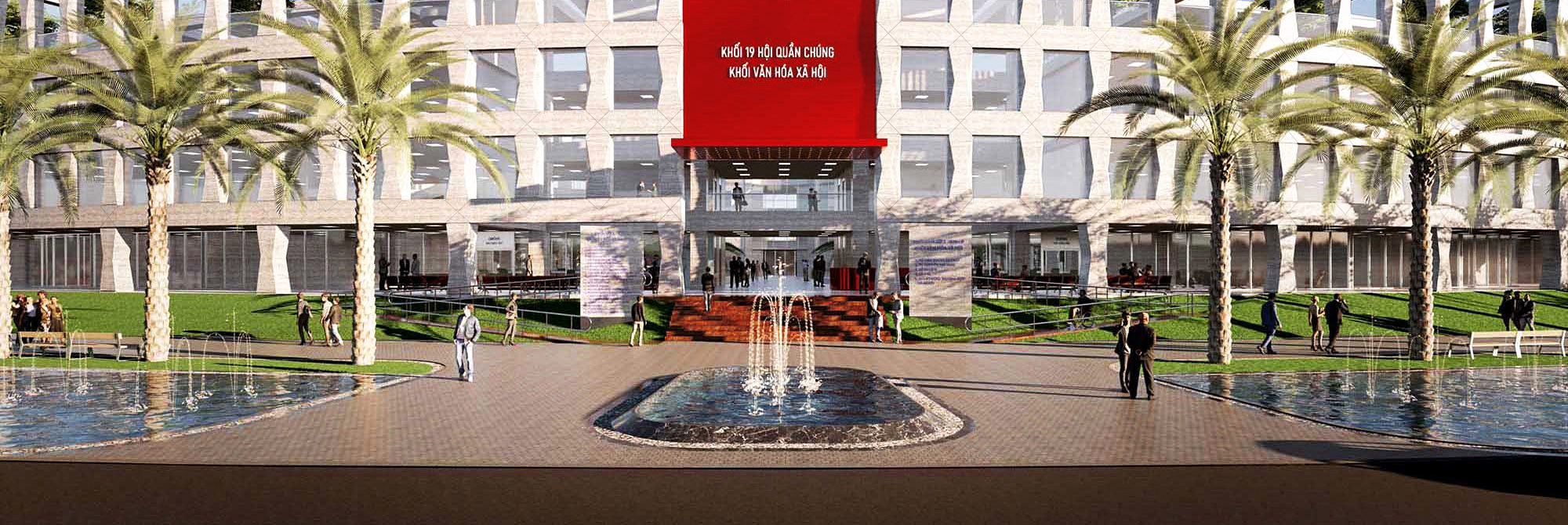

* Lakes at the highlight of the main entrances combined with artistic water fountains.
* Lakes running around the building create microclimate and create landscape balance. It also has the meaning of evoking the sea surface of a province with a long coastline and the image of the sea is very familiar to the people.

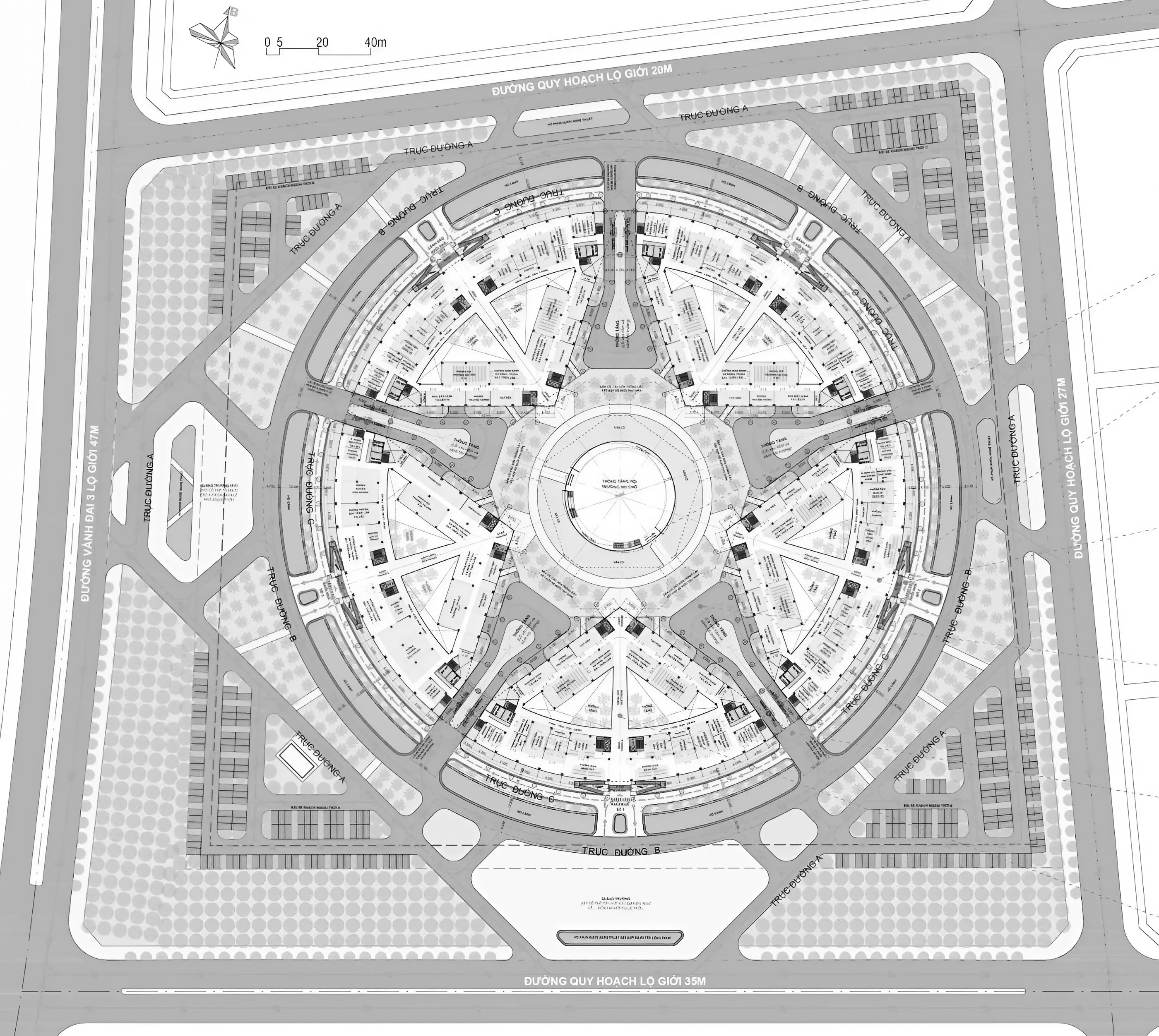

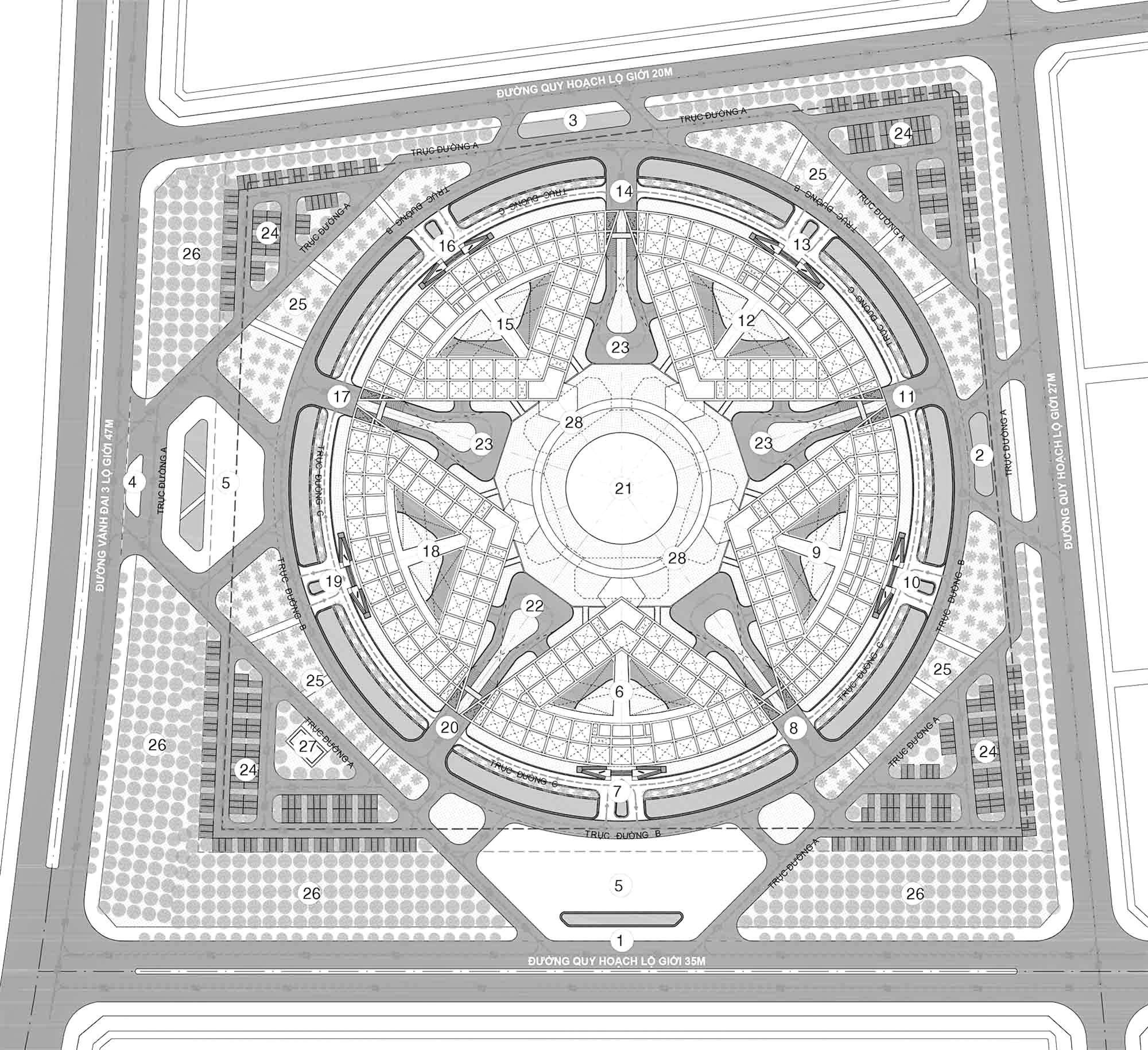

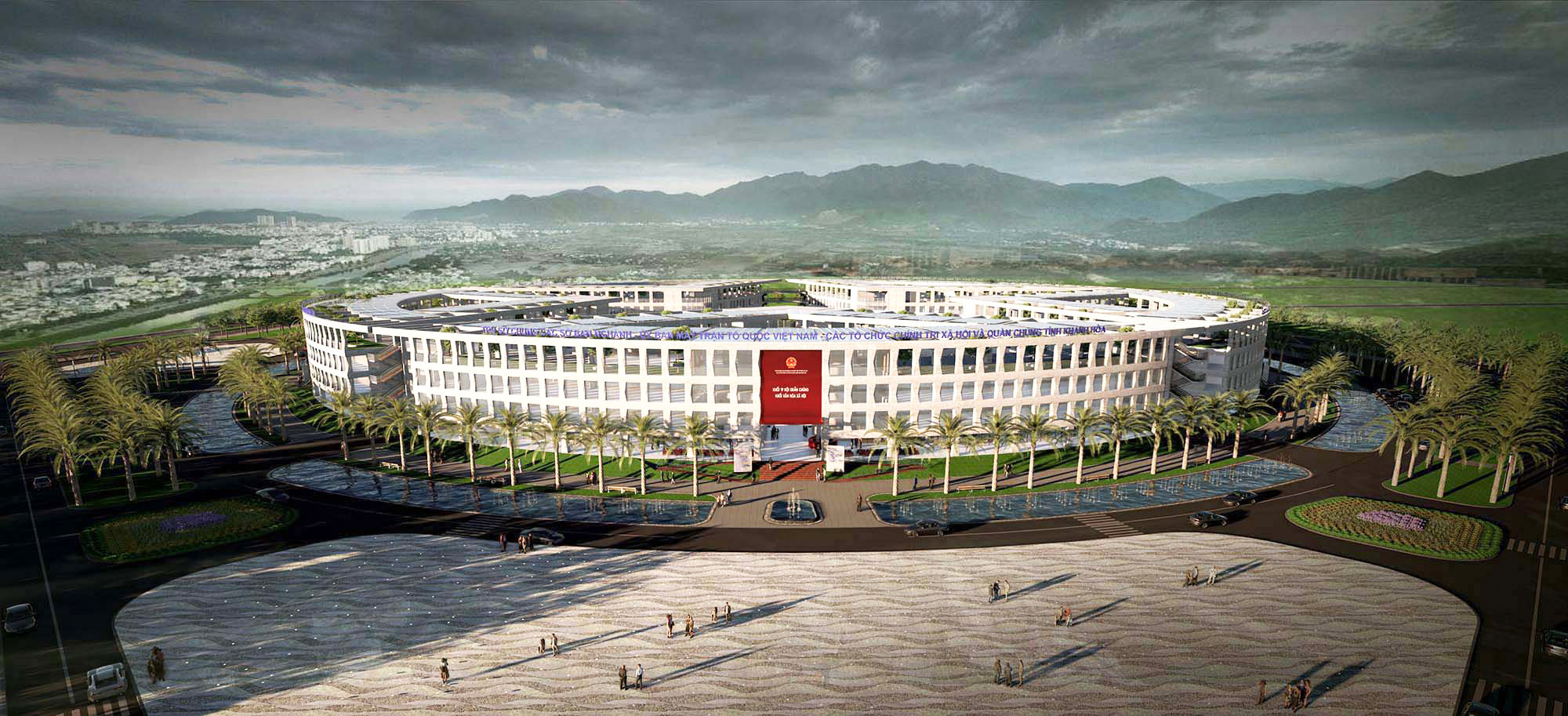

4, GENERAL LAYOUT BY SPACE LAYER:
+ The first outermost layer is adjacent to the major traffic axes. In this space layer, functional spaces are organized:
* Entrance gates create all 4 access routes combining squares, guard houses and small landscapes (See overall floor plan)
* Arrange planting of trees with large and thick canopy to create noise isolation and clean the air, reducing dust for the functional space of the inner classes.
* Organize outdoor parking lots under large green areas to help citizens access the project in a relaxed and cool way.
+ The second space layer from the outside Organize functions:

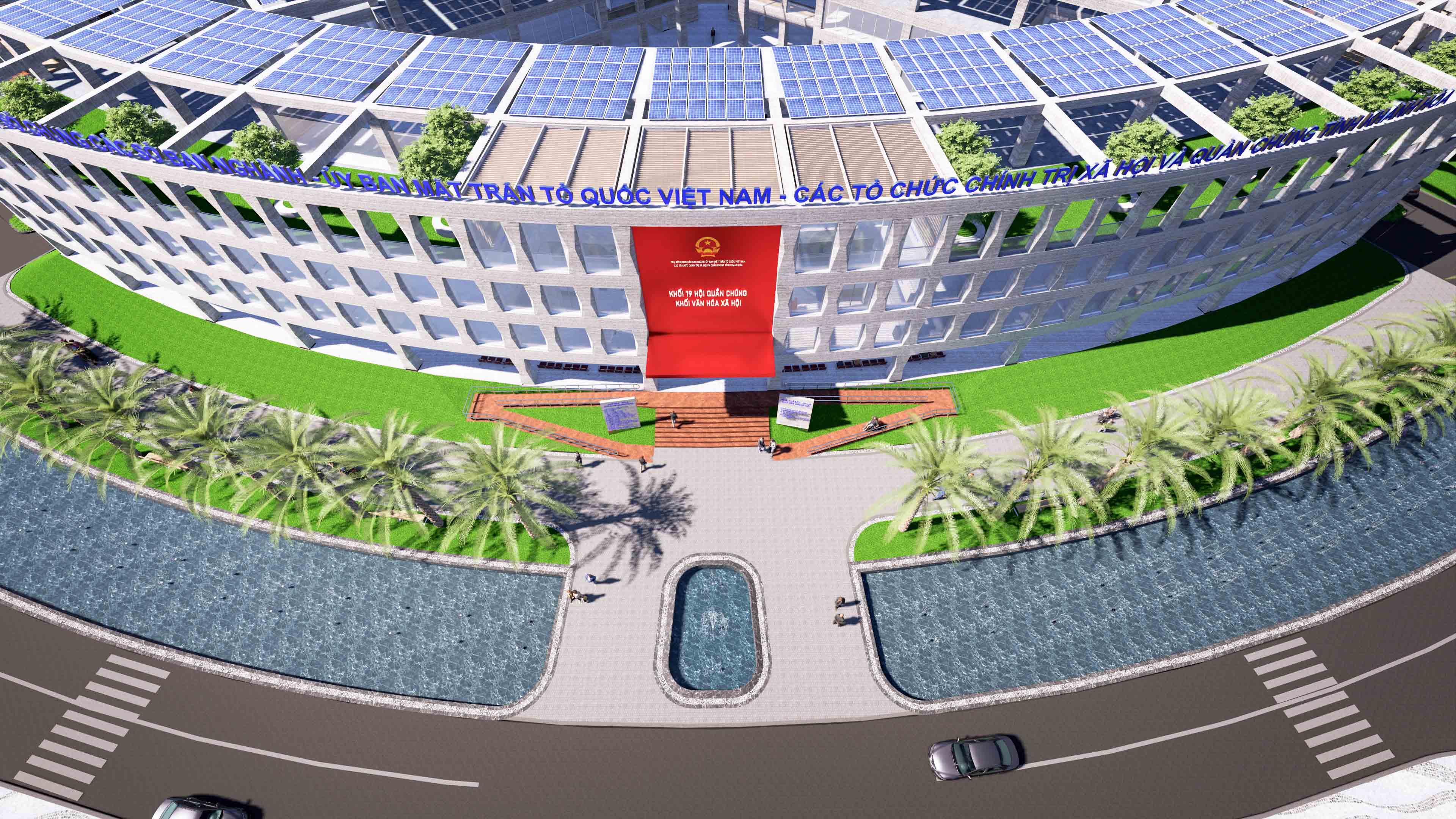

* The main internal traffic axis system where citizens can move their vehicles to the 5 main reception halls of the 5 blocks and 5 entrances to the tunnel.
* The lake system combined with artistic fountains acts as a canal running around the building, separating the main internal traffic route and the main building. These lakes are only 300mm deep, combined with dark stone materials to create a deeper feeling but still ensure safety for users.

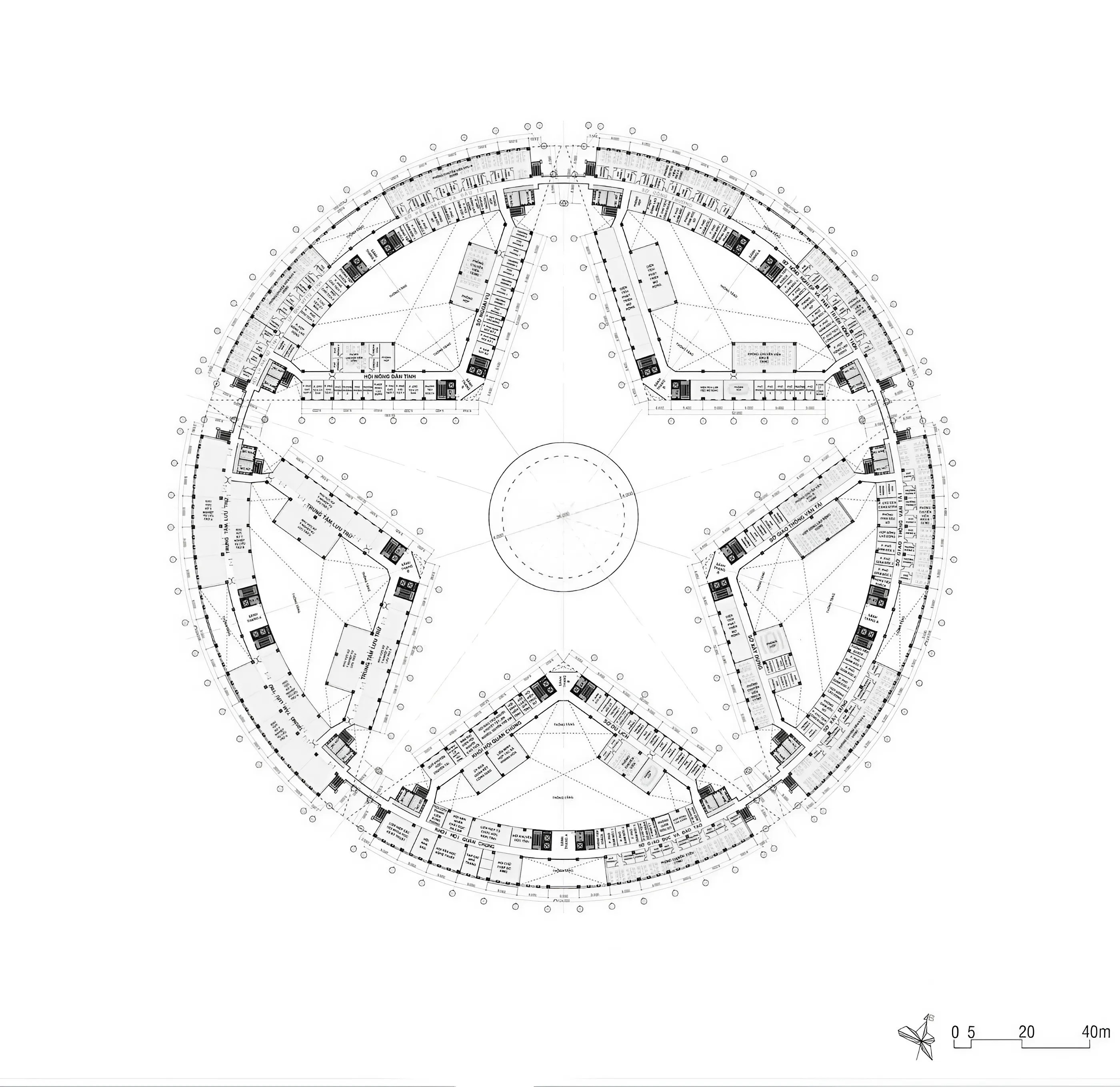

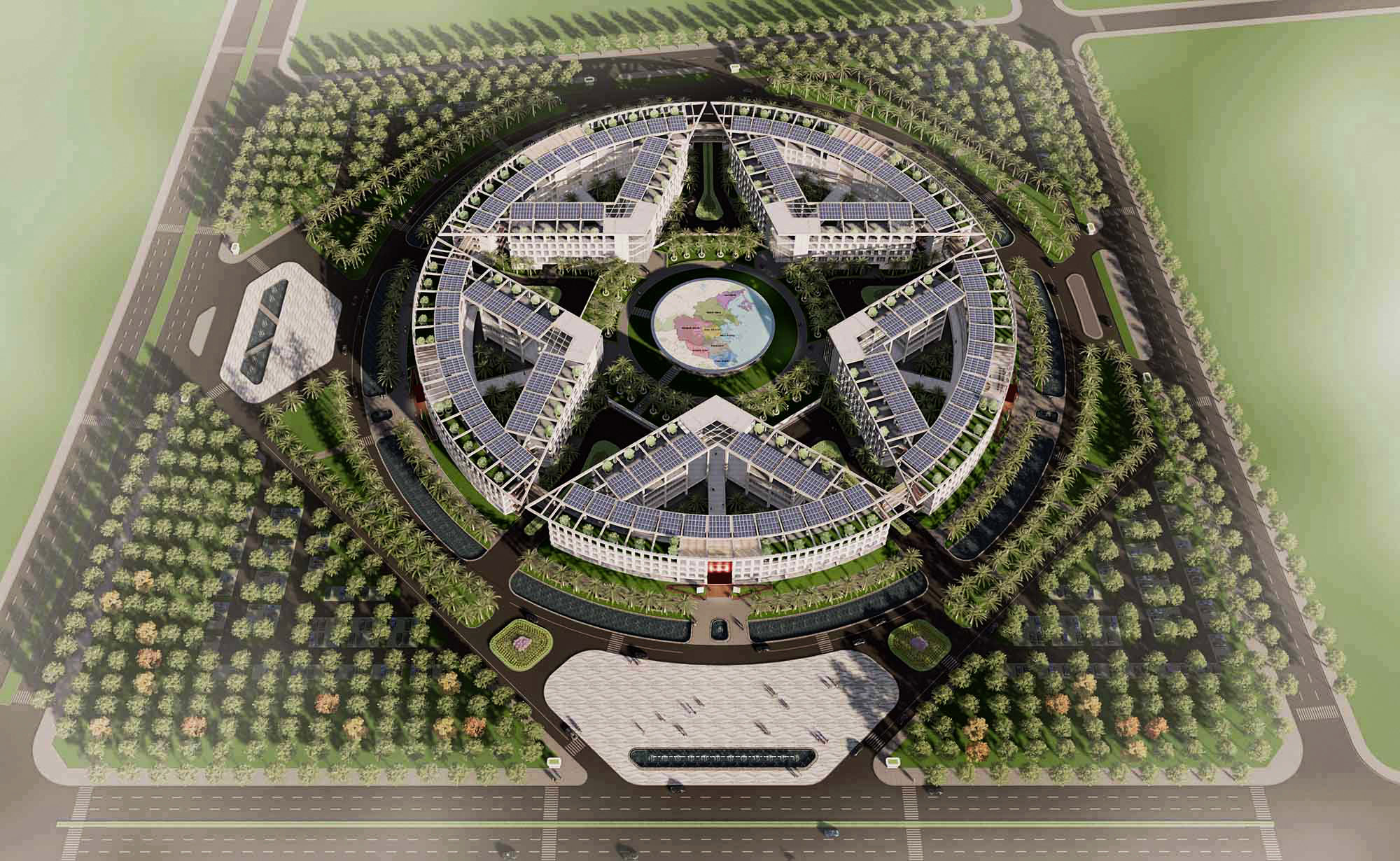

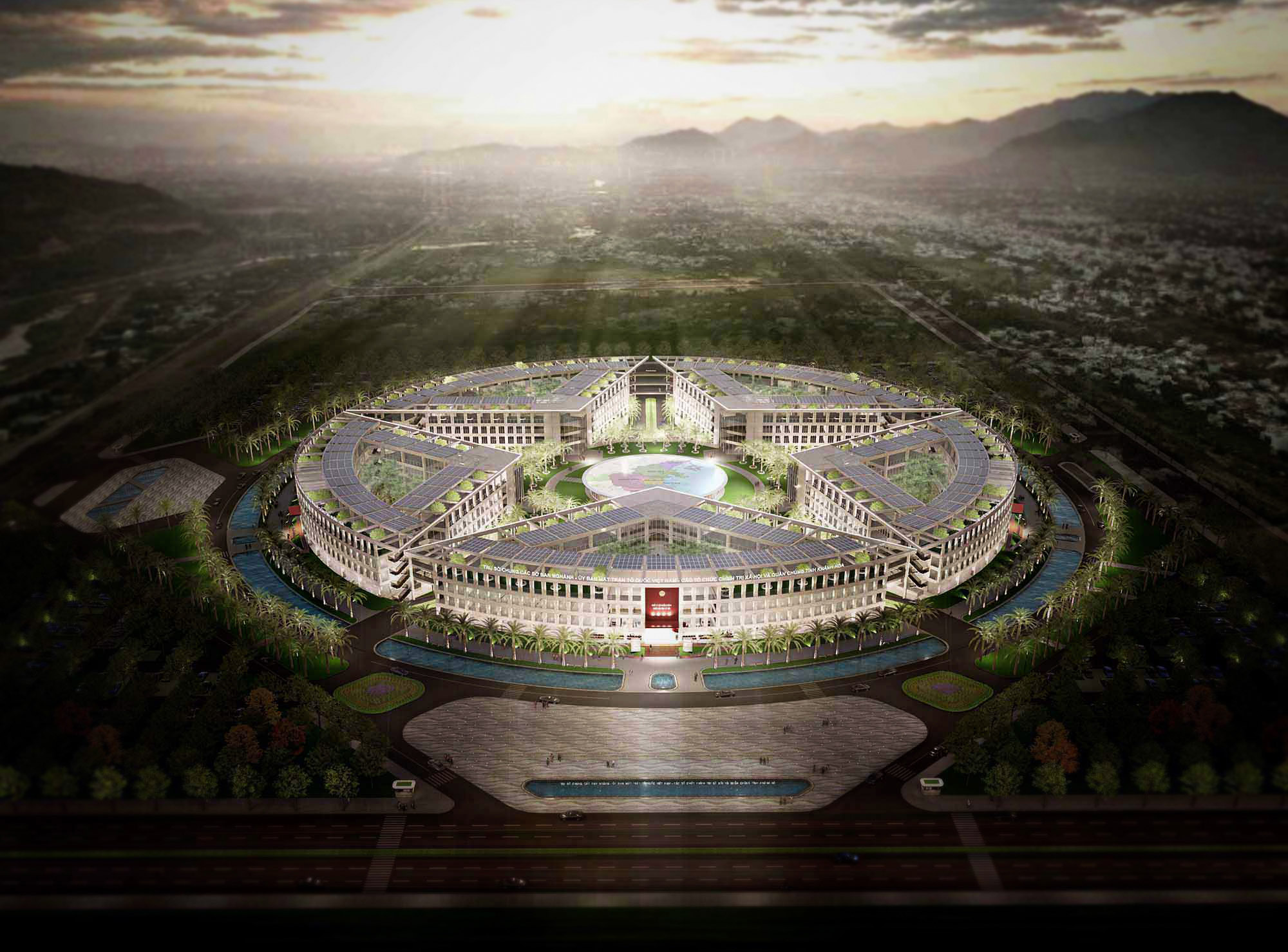

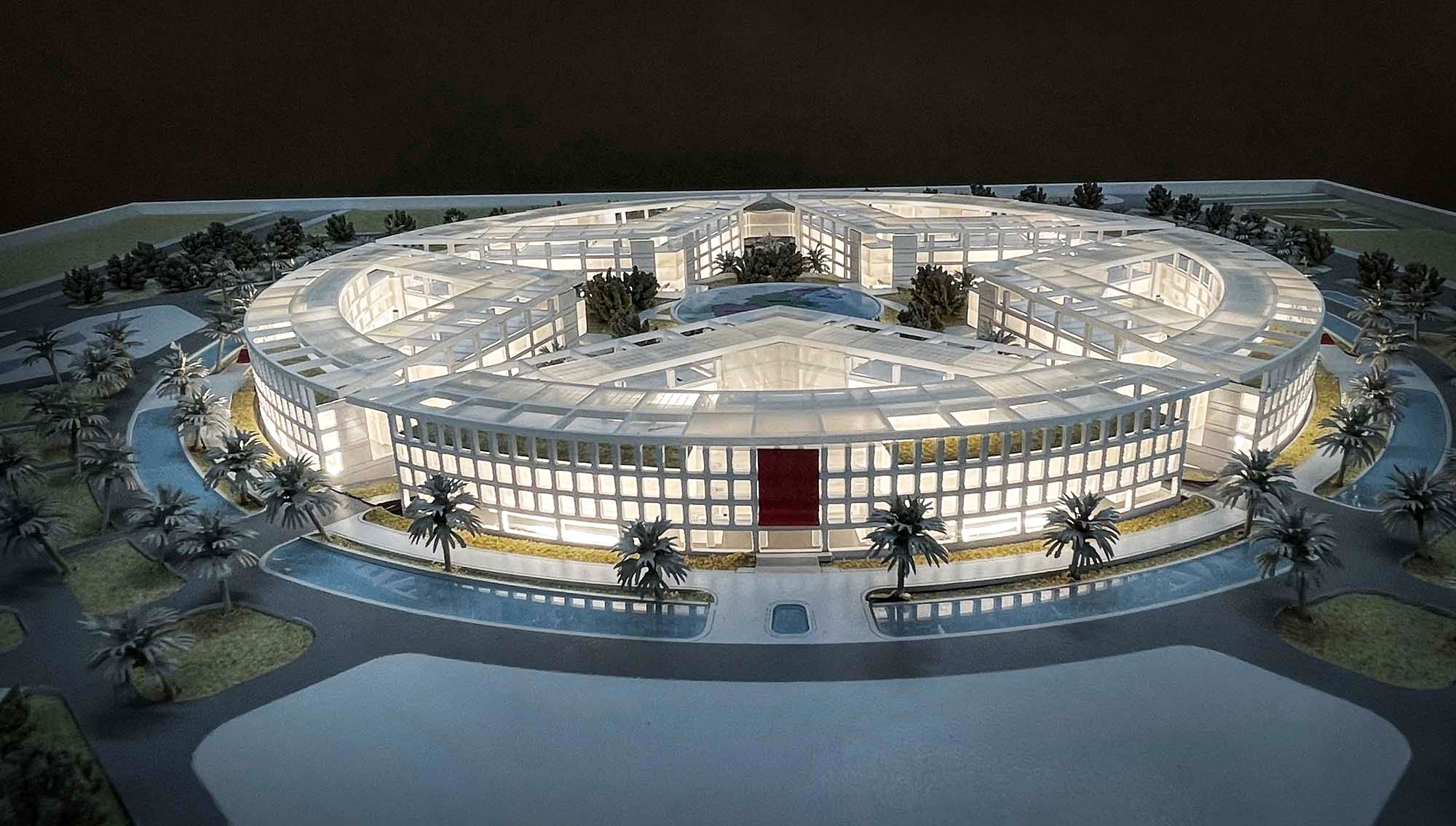

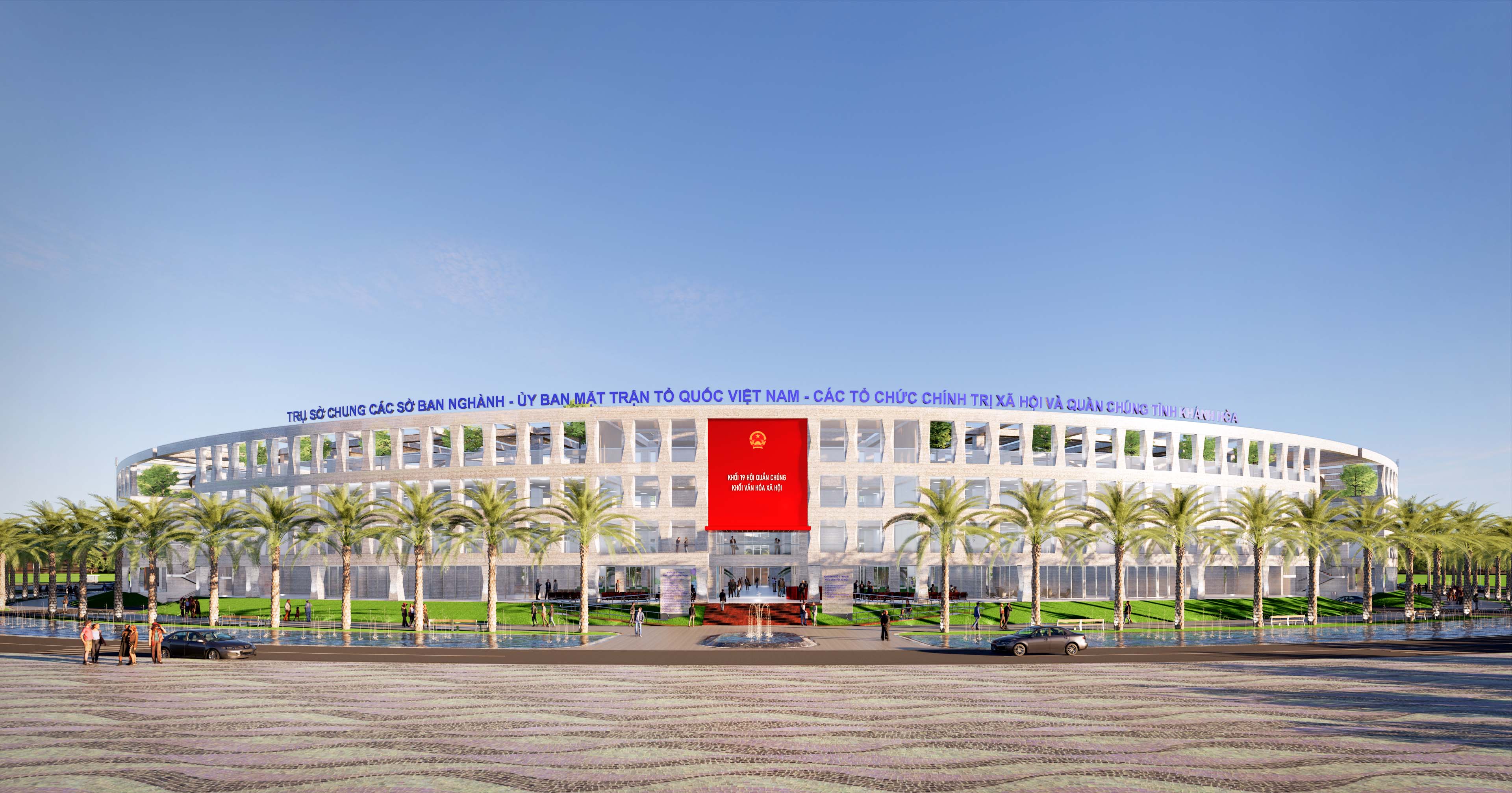

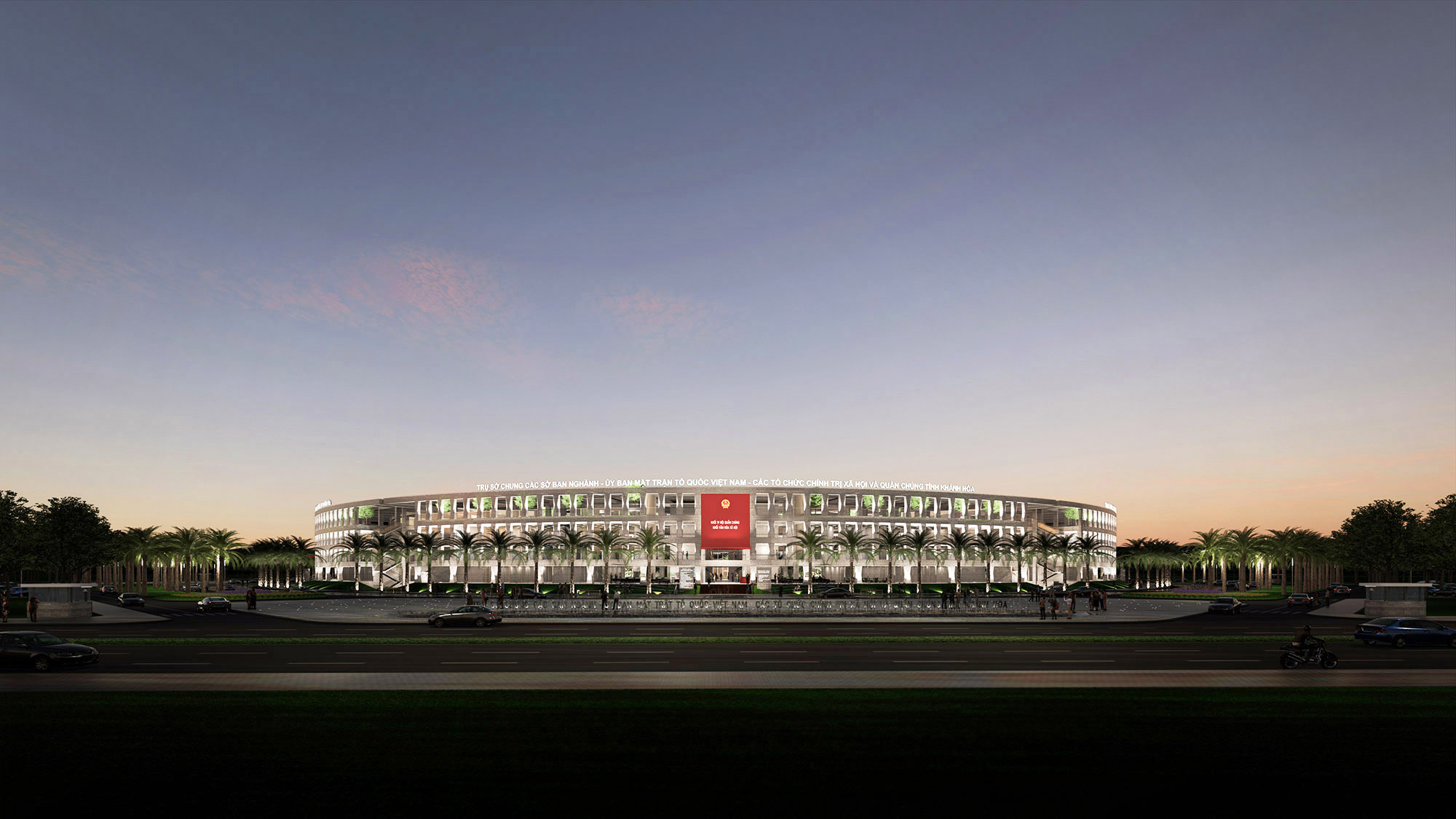

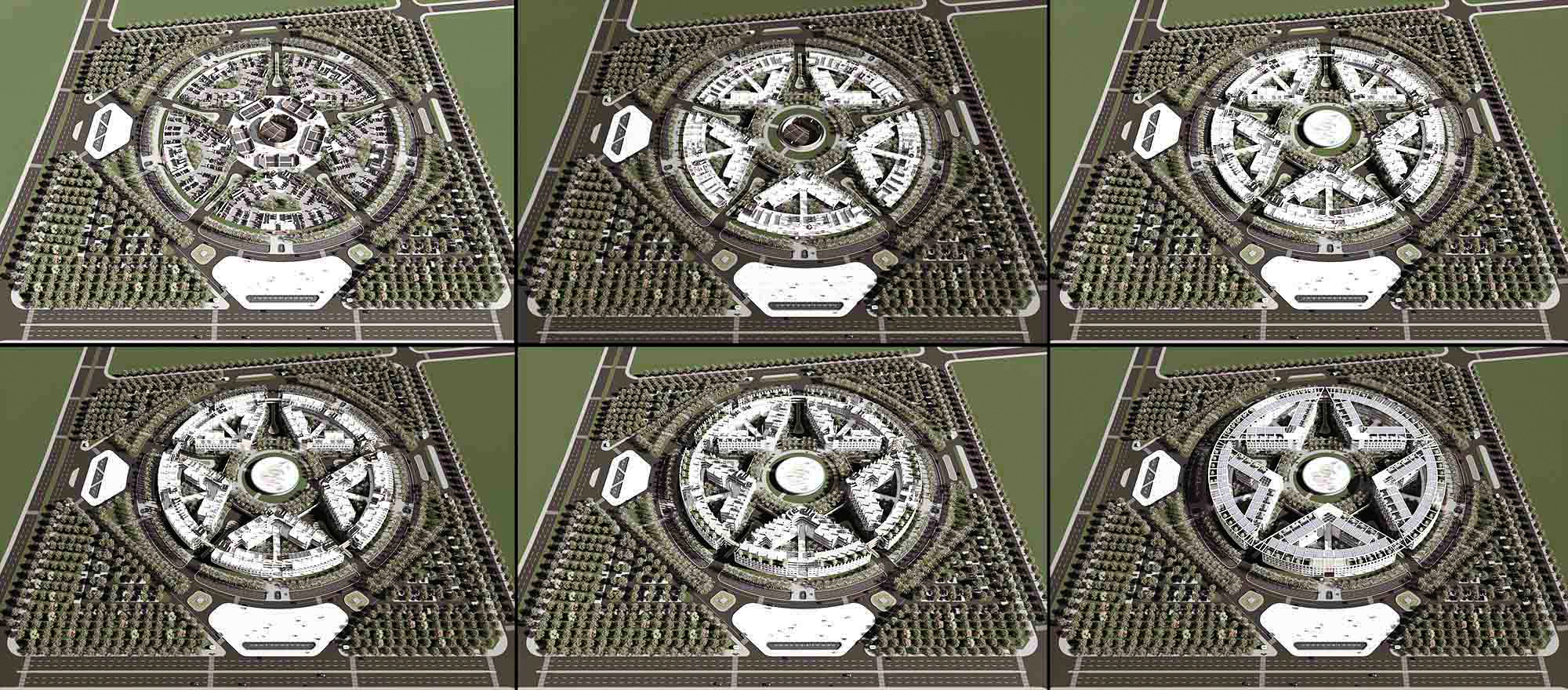

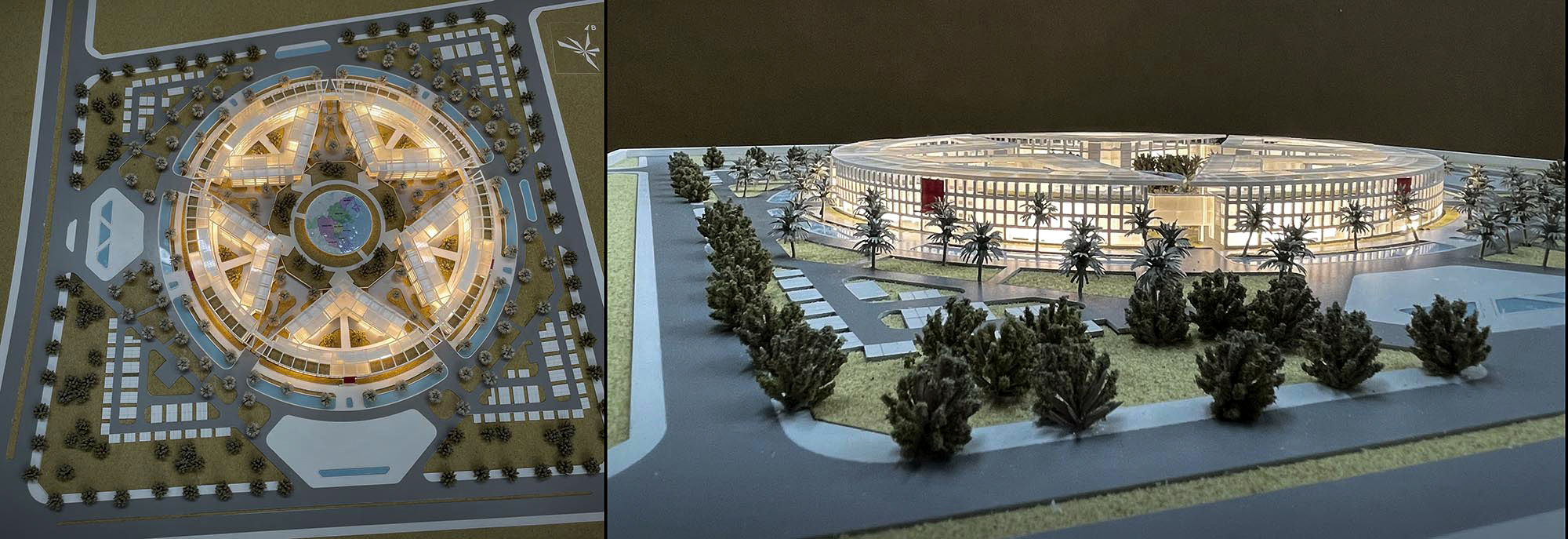

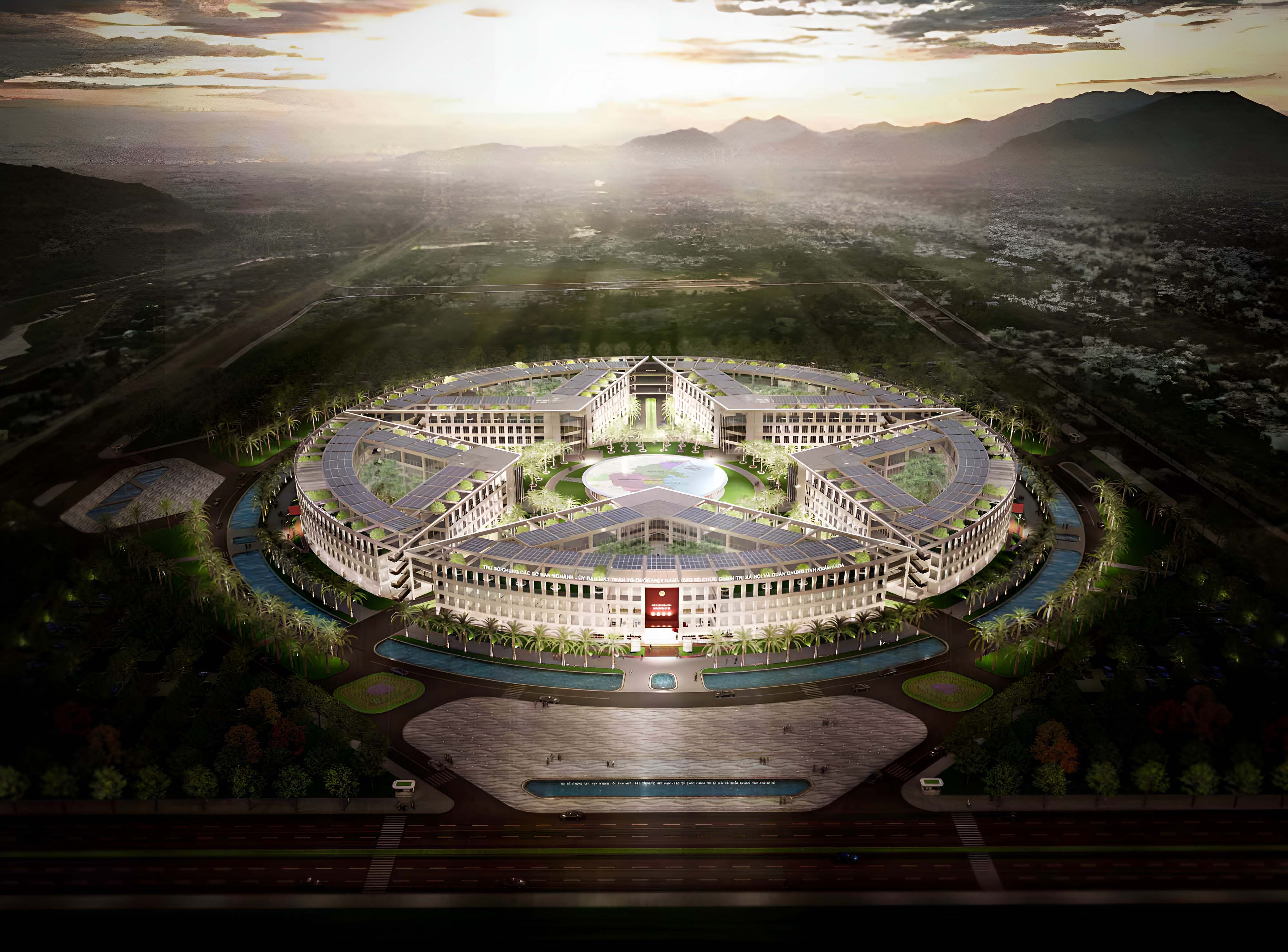

+ Third space layer: Five main building blocks combine to form a large circular sculpture with a 5-pointed star-shaped opening in the inner courtyard. The 5 blocks are connected by corridors on each floor. Each block has 2 elevator lobbies and 4 outdoor fire escape systems. The main functions of the blocks include:
* Block 1: Block for 19 Provincial Mass Associations and the Cultural - Social Block.
* Block 2: Industrial Block and Internal Affairs Block
* Block 3: Distribution Block and Agriculture and Forestry Block.
* Block 4: General Block and Block 4 political organizations.
* Block 5: Archive Center

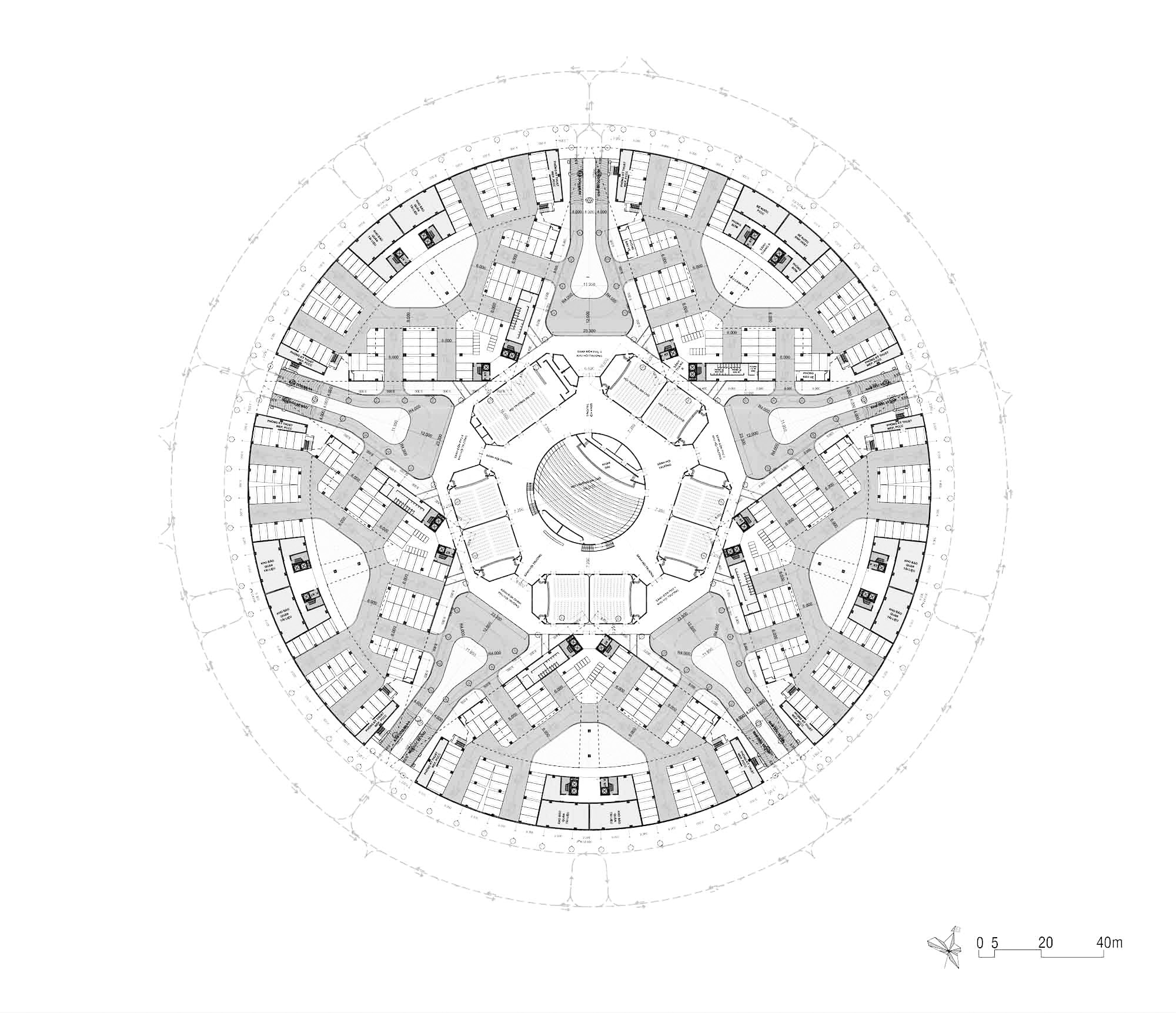

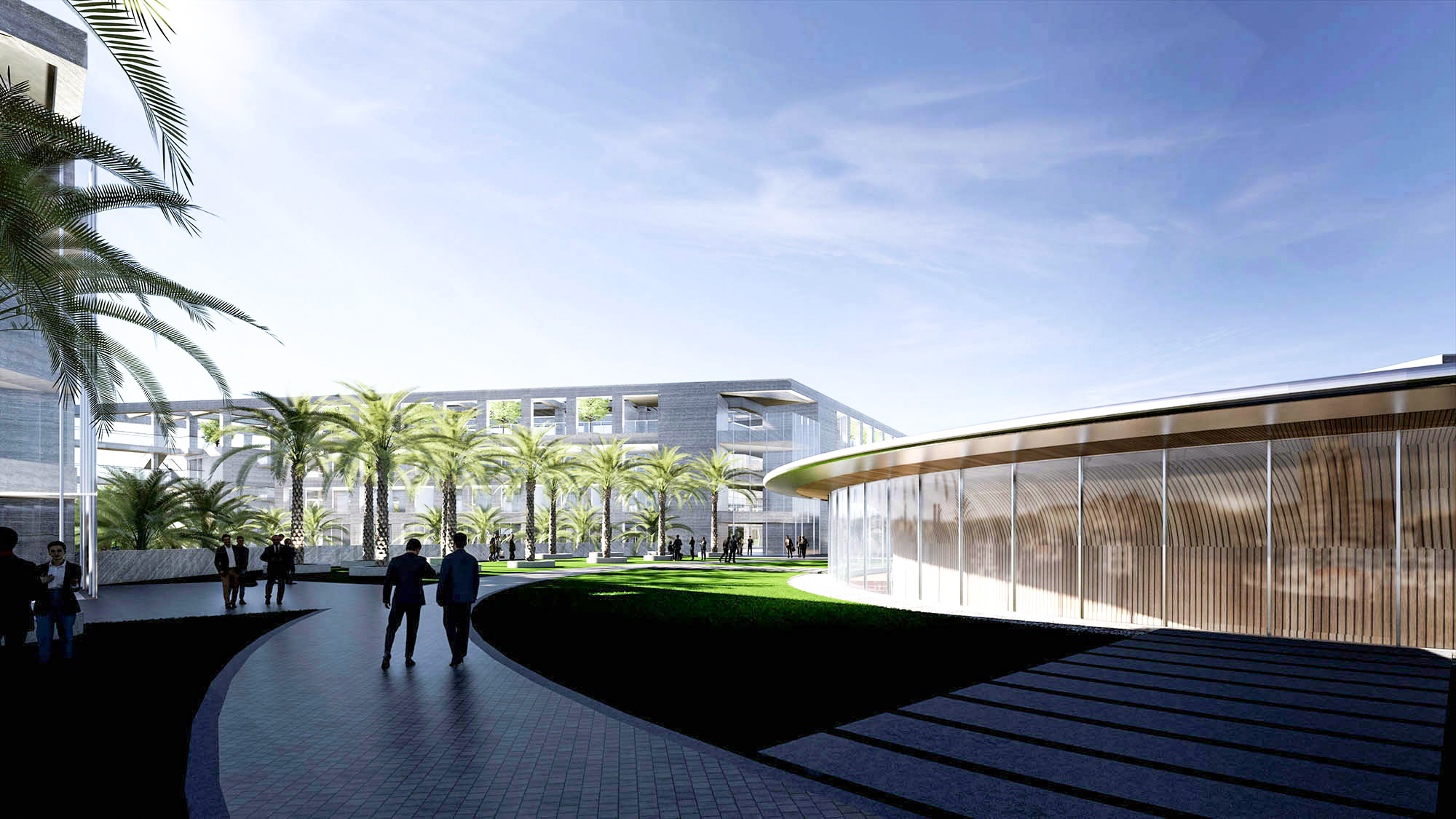

+ The fourth space layer is the innermost space layer, arranged with a meeting hall area including:

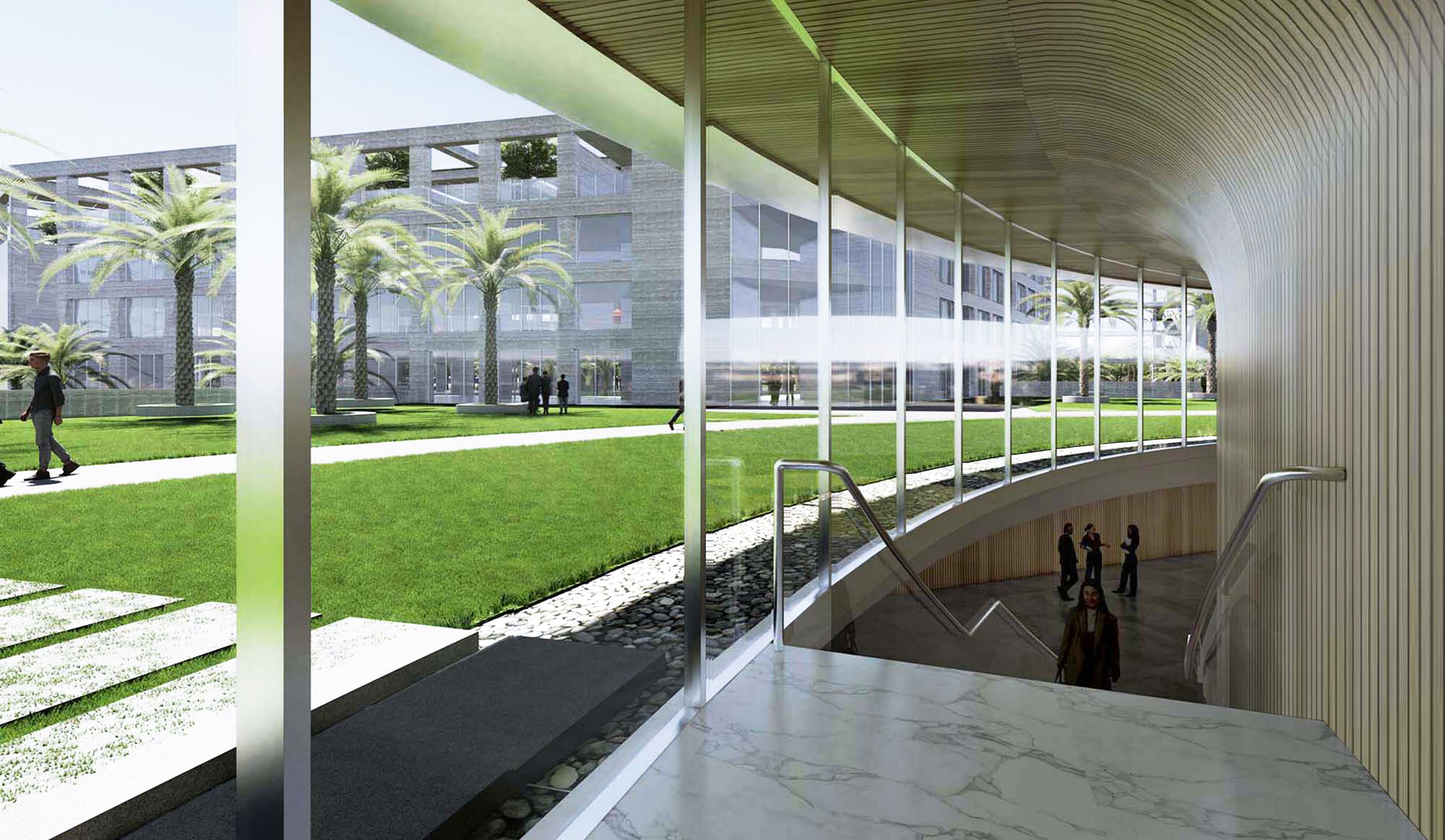

* The 500-seat hall block is arranged in the center and protrudes above the 1st floor to have a standard height clearance space. There is a staircase system connecting the hall to the 1st floor garden so that meeting participants can take a relaxing walk between stressful meeting hours and there is also an outdoor space for group discussion. The roof of the 500-seat hall block is printed with a map of Khanh Hoa province as a central highlight.
* Surrounded by a 350-seat hall block and 8 200-seat halls. All halls have a 5m wide stage and a back entrance for presenters and performers.
----------------------------------------------------------------------------
Dự án: Trụ sở chung cho các sở, ban, ngành thuộc UBND tỉnh Khánh Hòa
Vị trí: Xã Vĩnh Thái, Thành phố Nha Trang, Tình Khánh Hòa, Việt Nam
Kiến trúc sư: DATAA
Nhóm thiết kế phương án: Trần Nhật Thu (Chủ trì), Cao Trường Minh, Nguyễn Thị Ngọc Ánh; Phạm Đỗ Huy Phúc (Kỹ sư kết cấu); Bùi Việt Nhật (Kỹ sư cơ điện); Ngô Anh Tú (Dự toán); Nguyễn Đặng Bảo Long (Kỹ sư cấp thoát nước), Kim Thủy (Trợ lý)
Phương án kiến trúc dự thi
Năm thiết kế: 2024
1, Ý TƯỞNG:
Theo triết học phương Đông, vạn vật đều phát sinh từ 5 yếu tố: Kim, Mộc, Thủy, Hỏa, Thổ. 5 yếu tố này được gọi là ngũ hành.
Từ xa xưa đến nay, giữa Trời và Đất luôn tồn tại một mối quan hệ giao thoa với nhau. Tương tự như quy luật ngũ hành tương sinh tương khắc tức nghĩa sự chuyển hóa qua lại giữa mặt sinh và mặt khắc. Chúng tồn tại phụ thuộc lẫn nhau, trong sinh có khắc cũng như trong khắc có sinh đã trở thành định lý cơ bản nhằm duy trì sự sống của vạn vật.
Hình tròn không có bắt đầu hoặc kết thúc. Chúng đại diện cho sự vĩnh cửu và trong mọi nền văn hóa, chúng là một hình mẫu đại diện cho mặt trời, trái đất, mặt trăng, vũ trụ và giữa những thiên thể khác. Hình tròn được sử dụng để liên tưởng đến những đối tượng có hình dáng tương tự như bánh xe, quả bóng và rất nhiều loại trái cây. Hình tròn gợi ý cho sự đầy đủ.
Hình tròn còn biểu trưng cho sự vô hạn, thống nhất và hài hòa.
Thúng chai (thuyền thúng) là dụng cụ đánh bắt hải sản thô sơ của người dân chài, gắn liền với cuộc sống những ngư dân miền biển Nam Trung bộ nói chung và ngư dân tỉnh Khánh Hòa nói riêng. Thô sơ nhưng gần gũi, những chiếc thúng chai như là những mảnh hồn của tình người dân ve vùng biển.
Trên mặt bên Nhưng vòng tròn của Thuyền thúng như là một hình ảnh thân thuộc, gần gũi.
2, TỔ CHỨC GIAO THÔNG:
Hệ thống giao thông nội bộ được chia làm 3 vòng kết nối với nhau và kết nối với các bãi xe, hầm đỗ xe và 5 sảnh đón chính của 5 khối nhà và 5 sảnh hội trường (gồm 1 sảnh chính và 4 sảnh phụ). Cụ thể gồm:
- Trục đường A: Trục đường A là trục đường đối ngoại, kết nối 4 lối ra vào chính có bảo vệ kiểm soát với các bãi xe ngoài trời và kết nối vào trục đường B.
- Trục đường B: Là trục đường 2 chiều nội bộ chính có thể đưa Công dân, công nhân viên và xe PCCC tới tất cả các sảnh và tất cả vị trí mặt ngoài của các khối nhà. Trục đường B được đấu nối với Trục đường A và trục đường C và đấu nối với 5 lối ra vào hầm.
- Trục đường A: Là trục đường có chức năng phục vụ cho các xe cần đón người ngay tại các sảnh đón chính của các tòa nhà (trong các dịp nghi lễ, hay đón các người già, trẻ em và Khuyết tật...). Trục đường A cũng được thiết kế phục vụ cho công tác xe cứu hỏa di chuyển để tiếp cận chữa cháy các khối nhà đảm bảo khoảng cách theo yêu cầu từ 2m-10m so với bề mặt tòa nhà.
3, TỔ CHỨC HỆ THỐNG CẢNH QUAN CÂY XANH, MẶT NƯỚC:
- Hệ thống cây xanh:
* Cây xanh cách ly: Trồng tại lớp không gian thứ nhất ngoài cùng (Phía ngoài trục đường A). Chọn các loại cây có tán lớn, dày, rễ cọc và tuổi thọ cao như: Cây sao đen, cây dầu, cây sa la...
* Cây cọ dừa: Thân cây thẳng cao, có tán khá rộng được trồng tại lớp không gian thứ 2, 3,4. Có tác dụng tạo không gian dẫn lối, thân cây thẳng cao không che khuất tầm nhìn vào các khối công trình. Ngoài ra loại thân cây cao thẳng dễ kết hợp với chiếu sáng sân vườn tạo nên nhịp điệu. Dáng cây thẳng còn thể hiện sự thẳng thắn, chính trực như tính cách cần có của một người làm công chức phục vụ công dân.
* Cây hoa và bãi cỏ: Cỏ nhung nhật và các loại cây hoa dễ chăm sóc, tạo màu sắc sinh động và tạo viền trang trí: cây ắc ó, hoa thanh tú, bạch trinh biển, hoa kim đồng, hoa mẫu đơn, cây bạch tạng....
- Hệ thống hồ nước:
* Các hồ nước tại điểm nhấn tại các lối ra vào chính kết hợp với phun nước nghệ thuật.
* Các hồ nước chạy vòng bao quanh tòa nhà tạo vi khí hậu và tạo sự cân bằng cảnh quan. Nó cũng có ý nghĩa như gợi lại mặt nước biển của một tỉnh có bờ biển chạy dài và hình ảnh biển rất thân thuộc với người dân.
4, BỐ CỤC TỔNG MẶT BẰNG THEO LỚP KHÔNG GIAN:
+ Lớp không thứ nhất ngoài cùng tiếp giáp các trục giao thông lớn. Tại lớp không gian này được tổ chức các chức không gian chức năng:
* Các cổng ra vào tạo cả 4 trục đường tiếp cận kết hợp các quảng trường, nhà bảo vệ và tiểu cảnh nhỏ (Xem bản vẽ mặt bằng tổng thể)
* Bố trí trồng các cây xanh cách có tán lớn và dày nhắm tạo sự cách ly tiếng ồn và làm sạch không khí, giảm bụi cho không gian chức năng của các lớp bên trong.
* Tổ chức các bãi xe khách ngoài trời dưới các khu cây xanh lớn giúp cho việc tiếp cận công trình của công dân được thư thái và mát mẽ.
+ Lớp không gian thứ 2 từ ngoài vào Tổ chức các chức năng:
* Hệ thống trục giao thông nội bộ chính nơi Công dân có thể di chuyển xe tới 5 sảnh đón chính của 5 khối nhà và 5 lối vào hầm.
* Hệ thống hồ nước kết hợp vòi phun nghệ thuật như một con kênh chạy quanh khối công trình ngăn cách lối giao thông nội bộ chính và khối công trình chính. Các hồ nước này chỉ sâu 300mm kết hợp chất liệu đá màu tối tạo cảm giác sâu hơn nhưng vẫn đảm bảo an toàn cho người sử dụng.
+ Lớp không gian thứ 3: Năm khối công trình chính kết hợp nhau thành một khối điêu khắc lớn hình tròn được khoét rộng hình ngôi sao 5 cánh phía sân trong. 5 khối nhà được kết nối với nhau bằng hành lang tại các tầng. Mỗi khối nhà có 2 sảnh thang máy và 4 hệ thống thang thoát hiểm ngoài trời. Các chức năng chính của các khối nhà bao gồm:
* Khối nhà số 1: Khối nhà cho 19 hội Quần chúng của Tỉnh và khối Văn hóa - Xã hội.
* Khối nhà số 2: Khối Công nghiệp và khối Nội chính
* Khối nhà số 3: Khối lưu thông phân phối và Khối nông lâm nghiệp.
* Khối nhà số 4: Khối tổng hợp và khối 4 tổ chức chính trị.
* Khối nhà số 5: Trung tâm lưu trữ
+ Lớp không gian thứ 4 là lớp không gian trong cùng được bố trí khu hội trường hội họp gồm:
* Khối hội trường 500 chỗ được bố trí tại vị trí trung tâm và nhô cao lên khỏi tầng 1 để có không gian thông thủy chiều cao đạt tiêu chuẩn. Có hệ thống thang bộ kết nối sản hội trường lên sân vườn tầng 1 để người hội họp có thể đi dạo thư giãn giữa các giờ hội họp căng thẳng và cũng có không gian ngoài trời để thảo luận nhóm. Mái khối hội trường 500 chỗ được in bản đồ tỉnh Khánh Hòa như một điểm nhấn trung tâm.
* Bao quanh là 1 khối hội trường 350 chỗ và 8 hội trường 200 chỗ. Tất cả các hội trường đều có sân khấu rộng 5m và có lối và phía sau cho người thuyết trình và biểu diễn.
Source: DATAA
